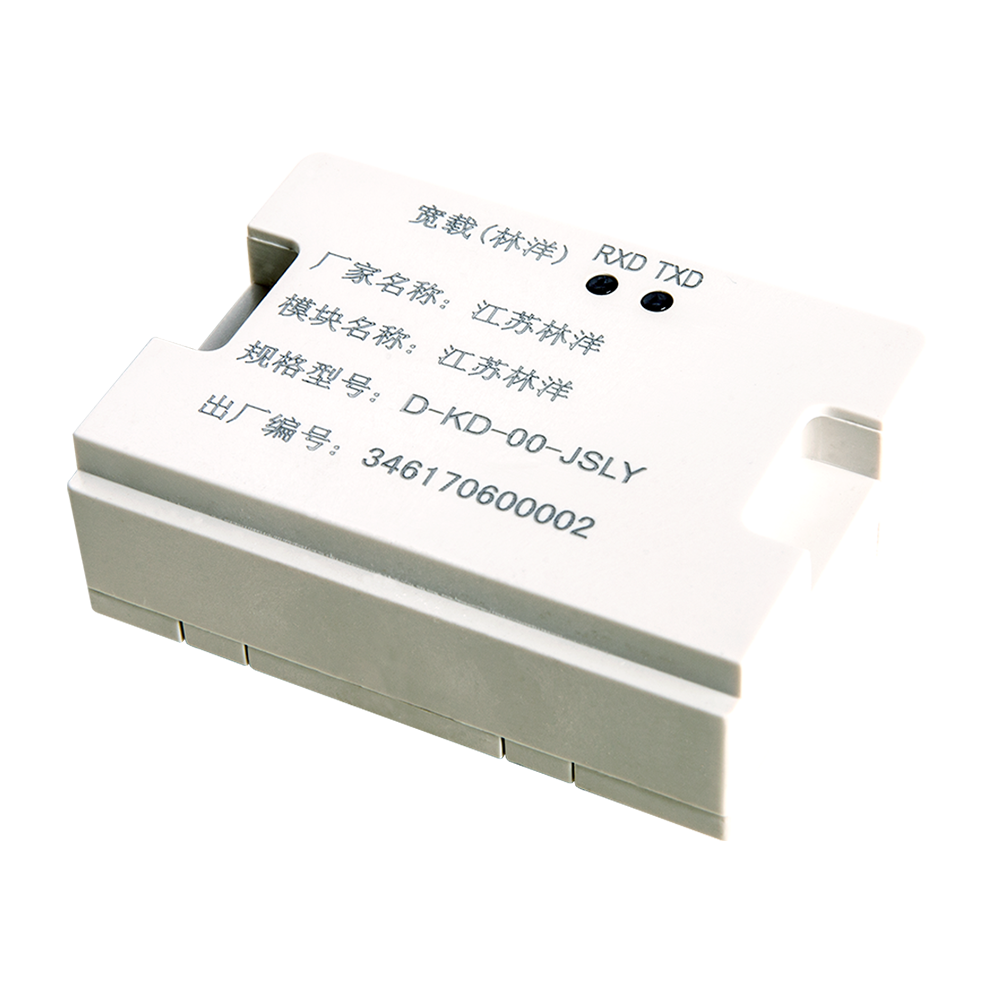

D-KD-00-JSLY單相表寬帶載波模塊是江蘇林洋能源股份有限公司基于OFDM寬帶電力線載波芯片而優化設計的高性能、低功耗，為智能電網用電信息采集系統單相智能電能表提供理想的模塊化解決方案，適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸，解決低壓電力線通信的關鍵技術問題，符合中國南方電網有限責任公司企業標準Q/CSG1209003-2015單相電子式費控電能表相關技術規范。
Q/CSG1209003-2015 南網《單相電子式費控電能表技術規范》
南網《計量自動化終端本地信息模塊接口協議（2016版）》
DL/T645-2007《多功能電能表通信協議》
DL/T645-1997《多功能電能表通信協議》
基于OFDM寬帶電力線載波芯片而優化設計，高性能、低功耗。
適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸。
工作電壓 | DC8V～24V |
工作頻段 | 2MHz～12 MHz |
調制方式 | OFDM，子載波支持BPSK、QPSK、8QAM、16QAM、64QAM |
靜態功耗 | ≤0.5W |
動態功耗 | ≤1.5W |
串口速率 | 2400bps |
工作溫度 | -40℃～85℃ |
工作濕度 | 10%～100%RH 無冷凝 |
外形尺寸 | 70mm（長）×50mm（寬）×22.7mm（高） |
